Изготовление окклюзионных капп-сплинтов для завышения прикуса — это сложная функциональная работа, требующая высокой точности на всех этапах: от фиксации положения челюсти до моделирования и производства конструкции.
В подобных кейсах важно не просто создать каппу, а корректно перенести данные пациента в лабораторные условия и воспроизвести их в цифровой среде без искажений.
В данном кейсе представлена работа по изготовлению сплинта с поднятием прикуса на 5 мм с использованием лицевой дуги, артикулятора и цифрового моделирования в Exocad.
Исходные данные
В лабораторию ФАБЕРДЕНТ от врача поступили:

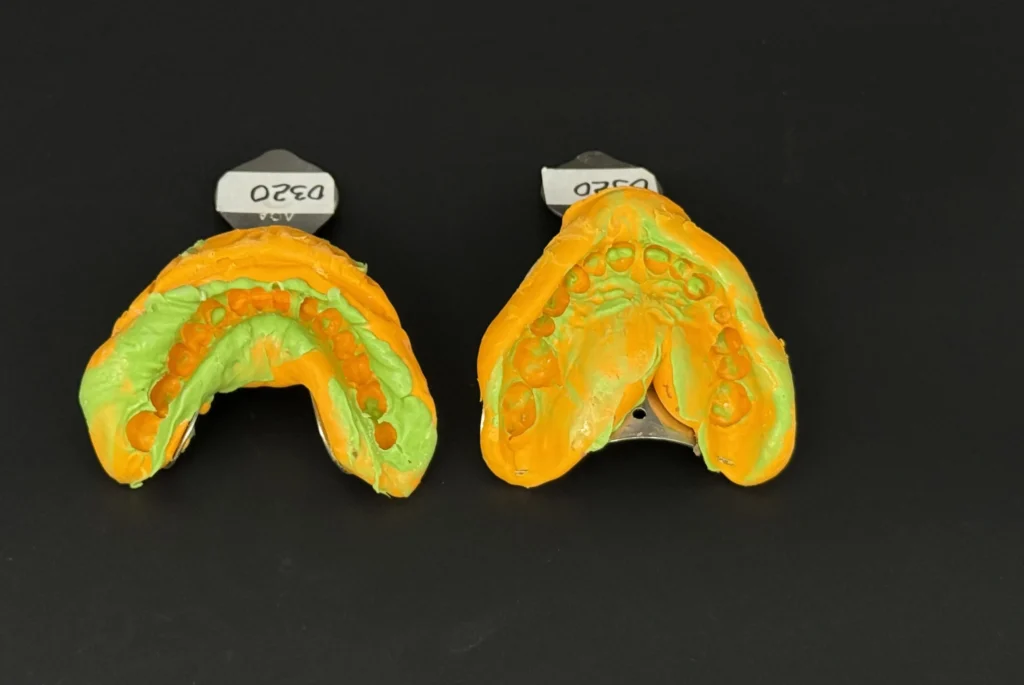

— слепки челюстей пациента,
— регистрация лицевой дуги.
Основная задача заключалась в изготовлении каппы-сплинта на нижнюю челюсть с увеличением высоты прикуса на 5 мм.
Ключевое требование — максимально точная передача положения верхней челюсти относительно суставов и осей вращения, что критически важно при изменении высоты прикуса.
Задача зуботехнической лаборатории
При работе с завышением прикуса необходимо учитывать не только форму будущей конструкции, но и биомеханику всей зубочелюстной системы.
В рамках данного кейса перед лабораторией стояли задачи:
— корректно перенести данные лицевой дуги в артикулятор,
— воспроизвести положение челюстей пациента,
— обеспечить контролируемое поднятие прикуса на 5 мм,
— смоделировать функциональную каппу-сплинт,
— обеспечить точную посадку конструкции.
Особое внимание уделялось стабильности окклюзии и равномерному распределению контактов после изменения высоты.

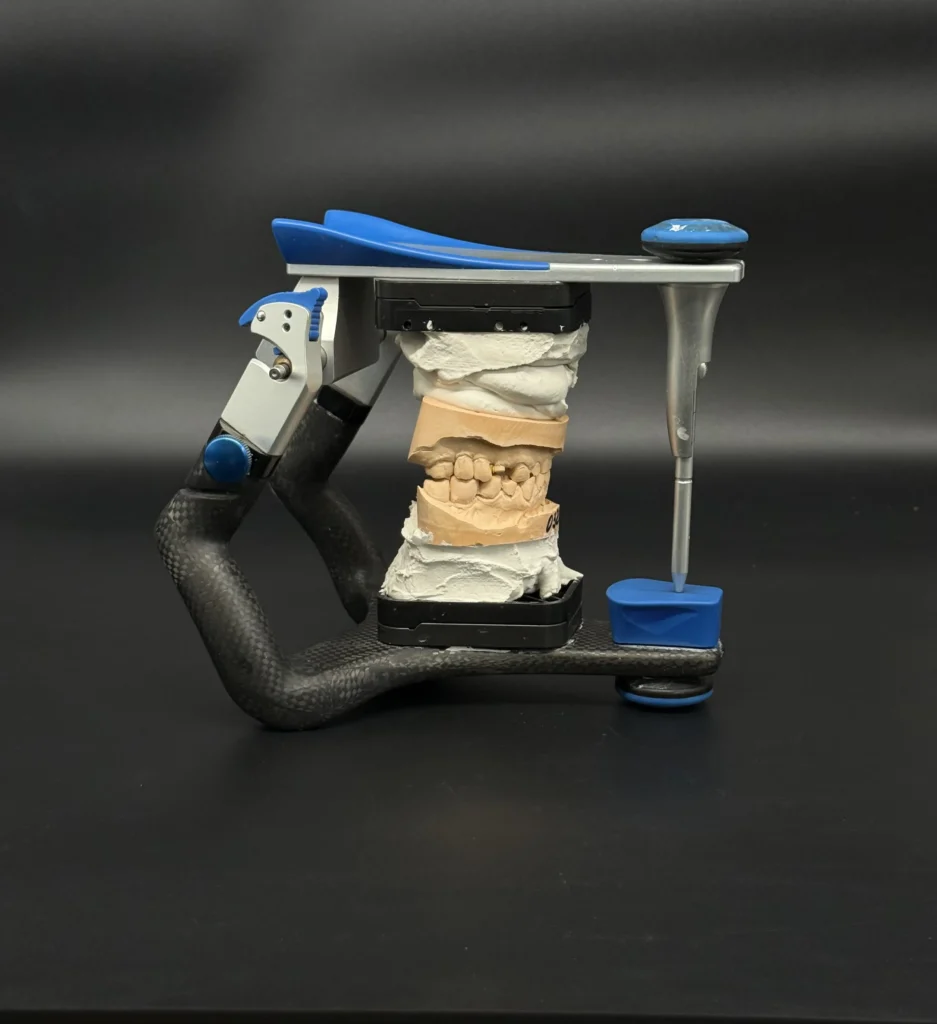

Работа с лицевой дугой и артикулятором Artex

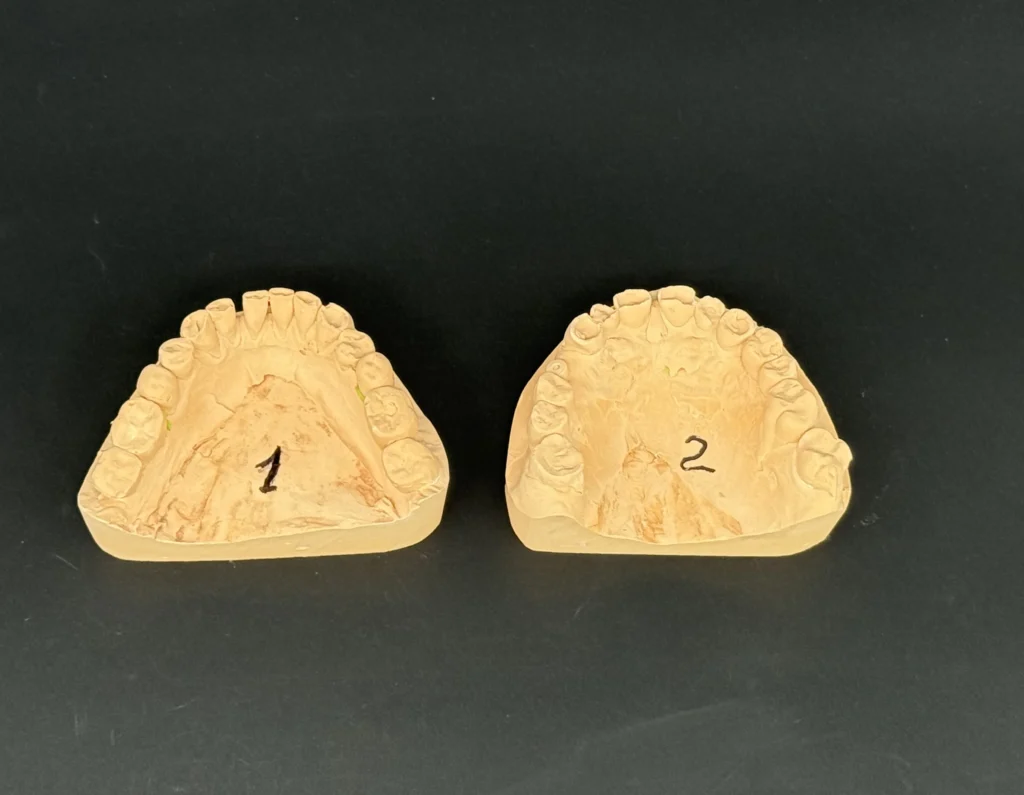

Первым этапом стало изготовление гипсовых моделей на основании полученных слепков. После этого модели были загипсованы в артикулятор Artex с использованием данных лицевой дуги.
Лицевая дуга позволяет зафиксировать положение верхней челюсти относительно суставов пациента и перенести эти параметры в лабораторию. Это критически важно при работе с изменением прикуса, так как любые отклонения могут привести к неправильной нагрузке на суставы и мышцы.

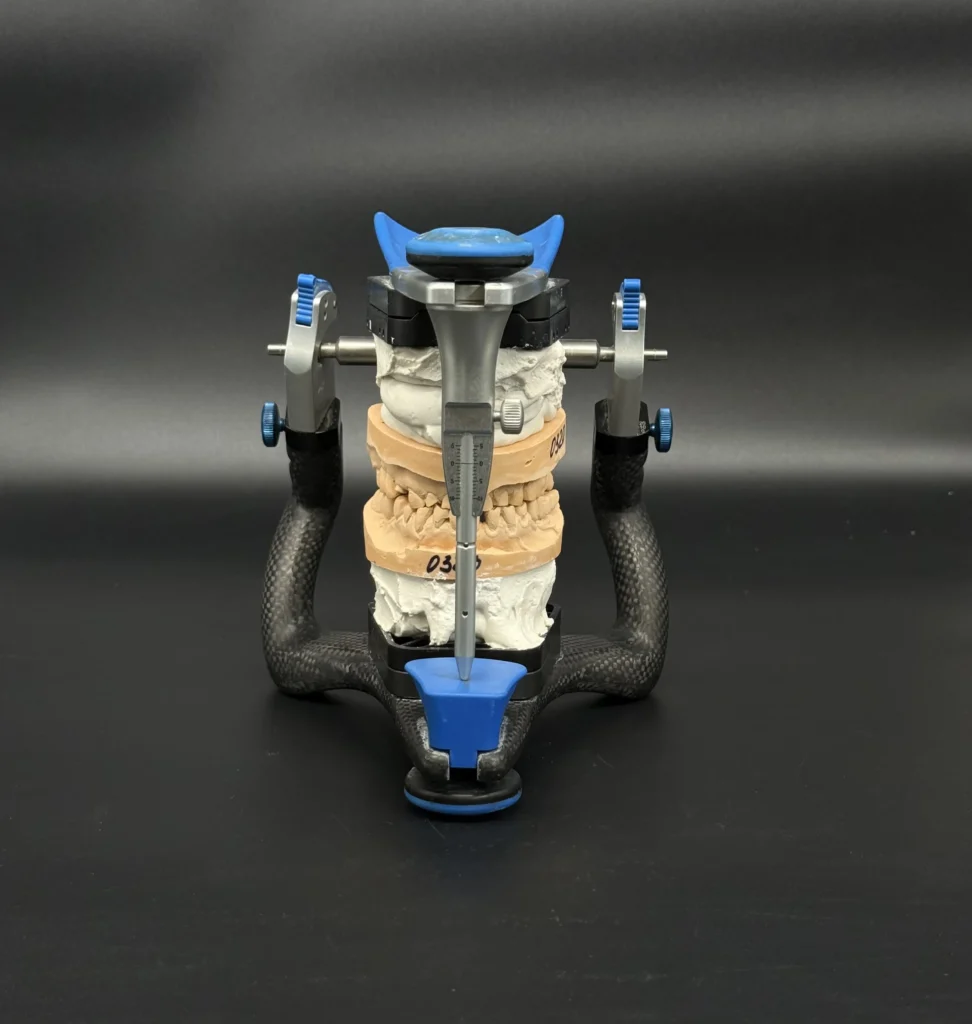

Использование артикулятора Artex обеспечивает воспроизведение движений нижней челюсти и позволяет контролировать окклюзионные контакты в динамике.

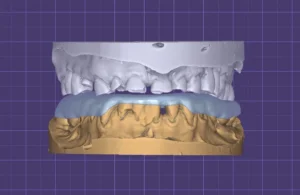

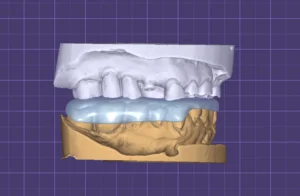

Цифровой этап: сканирование и моделирование в Exocad
После фиксации моделей в артикуляторе был выполнен следующий этап — цифровизация данных.

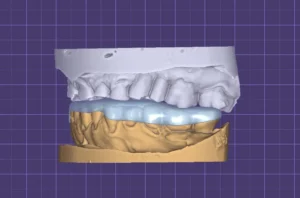

Модели были отсканированы вместе с артикулятором, что позволило перенести пространственное положение челюстей в CAD-систему без потери точности.
Далее в Exocad была выполнена моделировка каппы-сплинта с учётом заданного поднятия прикуса на 5 мм.
На этапе моделирования были проработаны:
— окклюзионная поверхность,
— равномерное распределение контактов,
— стабильность конструкции,
— параметры высоты прикуса,
Цифровое моделирование позволило точно контролировать все функциональные параметры будущей каппы.
Производственный этап
После завершения CAD-моделирования конструкция была отправлена на фрезеровку.
Фрезеровка обеспечивает высокую точность воспроизведения цифровой модели и минимизирует отклонения, которые могут возникать при ручных методах изготовления.
Это особенно важно при работе с завышением прикуса, где даже незначительные ошибки могут повлиять на результат.

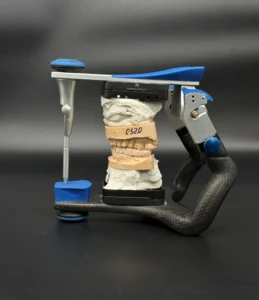

Финальная адаптация

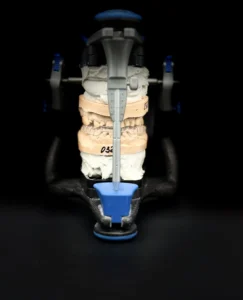

После изготовления каппа была установлена на модель для проверки посадки и соответствия заданным параметрам.

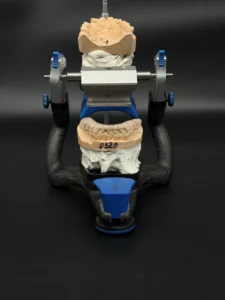

Контроль на модели позволяет убедиться в точности прилегания, корректности окклюзионных контактов и стабильности конструкции.
На данном этапе также оценивается равномерность распределения нагрузки и соответствие запланированному увеличению высоты прикуса.
Особенности кейса
Данный кейс демонстрирует несколько ключевых аспектов:
- Использование лицевой дуги
Позволяет точно перенести положение верхней челюсти и избежать ошибок при моделировании. - Работа в артикуляторе Artex
Обеспечивает контроль движений челюсти и окклюзии. - Комбинация аналогового и цифрового протокола
Сочетание артикулятора и CAD/CAM технологий даёт максимальную точность. - Контролируемое завышение прикуса
Позволяет безопасно изменить высоту без перегрузки системы.
Результат работы

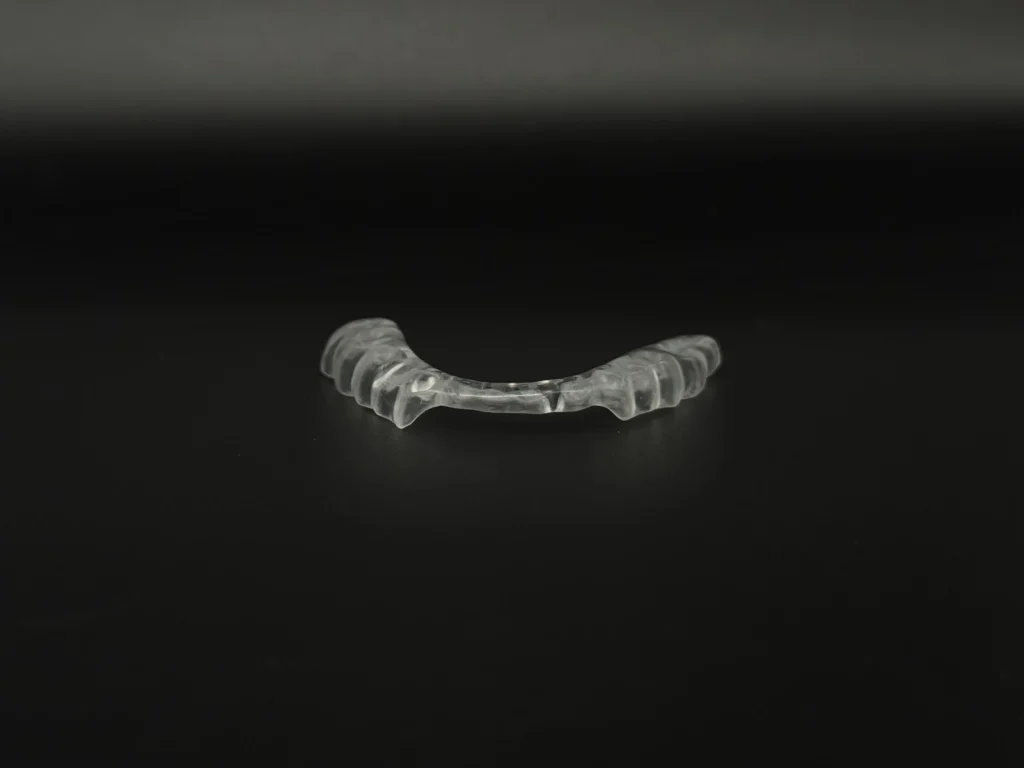

В результате изготовлена индивидуальная каппа-сплинт с поднятием прикуса на 5 мм, полностью адаптированная под клиническую задачу.
Конструкция обеспечивает:
— точную посадку,
— стабильную окклюзию,
— равномерное распределение нагрузки,
— корректную работу зубочелюстной системы.
Изготовление каппы для завышения прикуса требует комплексного подхода, включающего точную передачу данных, моделирование и контроль на каждом этапе.
Использование лицевой дуги, артикулятора Artex и цифрового моделирования в Exocad позволяет добиться высокой точности и предсказуемого результата.
Такие кейсы подтверждают, что сочетание аналоговых и цифровых технологий является оптимальным решением при работе со сложными функциональными задачами.
